橡膠接頭執行標準《HCRJ070-1999》的范圍:

       本工藝條件規定了柔性橡膠接頭的定義、分類和命名、要求、試驗方法、檢驗規則、標識、包裝、運輸和儲存。本技術條件適用于柔性橡膠接頭，用于減少振動傳遞和補償管道位移。

       引用標準：

       下列標準所含條文，通過在本技術條件中被引用即構成本技術條件的條文，與本技術條件同效。

       GB/T528-92硫化橡膠和熱塑性橡膠拉伸性能的測定

       GB/T532-89硫化橡膠與織物粘合強度的測定。

       GB/T1682-1994硫化橡膠低溫脆性測試單樣法。

       GB/T1690-92硫化橡膠耐液性試驗方法。

       GB/T2298-91機械振動和沖擊術語。

       GB/T3289.37-82可鍛鑄鐵管件——型號尺寸——扁管節。

       GB/T3512-83橡膠熱空氣老化試驗方法。

       GB/T5563-1994橡膠、塑料軟管及軟管組件液壓試驗方法。

       GB/T5567-1994橡膠、塑料軟管和軟管組合件的真空性能測量。

       GB5749-85飲用水衛生標準。

       GB/T5750-85飲用水標準試驗方法。

       GB/T9696.2~.4-88板式平焊鋼制法蘭。

       CJ/T3013.1-1993給水配置專用管件用柔性橡膠接頭。

       HG/T2289-92可曲撓橡膠接頭

       上述標準修訂時，應使用較新版本。

       可曲撓橡膠接頭定義：

       撓性橡膠接頭是指由織物強化的橡膠部件與平形活接頭或金屬法蘭構成，用于管道隔振噪聲、補償位移。

       軸向位移：

       指橡膠接頭在中心軸上的伸長或壓縮。

       橫向位移：

       指與中軸線垂直的兩端面中心相對位移的橡膠接頭。

       偏轉角度：

       指柔性橡膠接頭兩端面中心線與原中心軸線夾角之和，即α1+α2為柔性橡膠接頭的位移和偏轉角。

       可曲撓橡膠接頭分類：

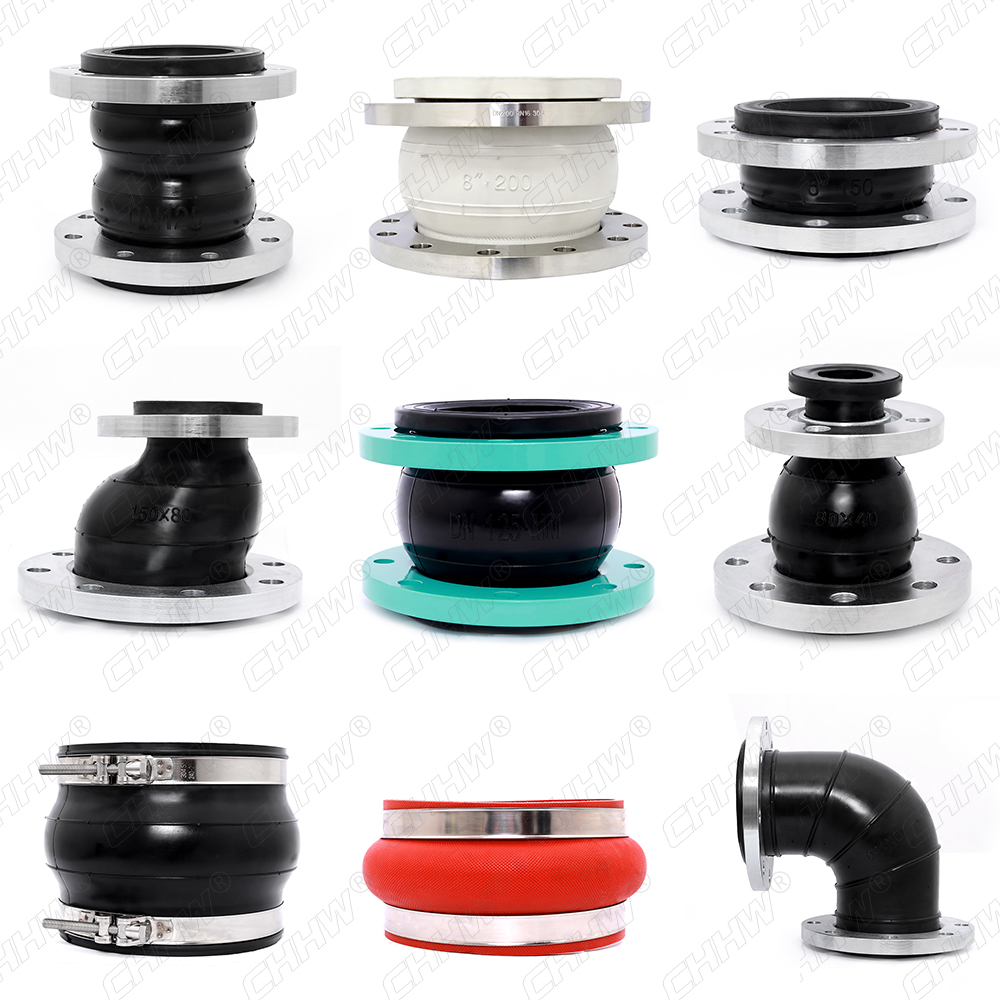

       制品可以分為同心等徑、同心異徑、偏心直徑橡膠彎曲接頭三大類，按其結構形式、連接方式及工作壓力又可分為：

同心等徑橡膠接頭	同心異徑橡膠接頭	偏心異徑橡膠接頭

       按結構分為：單球體、雙球體、彎頭球體。


單球體橡膠接頭	雙球體橡膠接頭	彎頭體橡膠接頭

       按連接形式分為：法蘭連接、螺紋連接

       接工作壓力分為：0.6MPa、1.0MPa、1.6MPa、2.5MPa等。

       可曲撓橡膠接頭要求：

       基本要求：

       1.柔性橡膠接頭應符合本工藝條件的規定，并按照規定程序批準的圖紙和工藝文件制造。

       2.橡膠部件兩端的內鋼絲圈應為圓形，無明顯變形。

       3.可曲撓橡膠接頭所用膠料的物理機械性能應符合CJ/T3013.1、HG/T2289的規定。橡膠零件的外觀要求和評分應符合CJ/T3013.1平柔性接頭應符合GB/T3289.37的要求，金屬法蘭應符合GB/T9119的要求，柔性橡膠接頭的工作壓力和真空度應符合CJ/T3013.1的規定，試驗壓力和爆破壓力應分別小于工作壓力的1.5倍和3倍。


       可曲撓橡膠接頭試驗方法：

       外觀質量采用目測檢測，結構尺寸采用游標卡尺或卷尺檢測。橡膠零件內部的鋼絲圈用x射線透視檢查。

       膠料物理機械性能試驗：

       1.復合材料的拉伸強度、斷裂伸長率和斷裂永久變形應根據GB/T528進行測試。

       2.橡膠脆性溫度試驗按GB/T1682進行。

       3.硫化橡膠與織物的粘著強度試驗按GB/T532進行。

       4.橡膠熱空氣老化試驗應按GB/T3512進行。

       5.膠料的耐酸或耐堿試驗應按GB/T1690-92第10章進行，試驗溶液應為10%H2SO4或10%NaOH溶液。

       可曲撓橡膠接頭壓力和真空度試驗：

       1.產品的試驗壓力和爆破壓力試驗參照GB/T5563-85中6.3規定進行。

       2.產品真空度試驗參考GB/T5567-85第2~5章規定。


       檢驗規則：

       產品必須經制造廠質量檢驗部門檢驗，發行產品合格證后才能發貨。產品檢驗分為出廠檢驗和型式檢驗。

       檢驗項目和要求：

       1.外觀質量

       2.鋼絲圈的圓整度

       3.法蘭、平形活接頭

       4.試驗壓力

       5.爆破壓力

       6.真空度

       7.位移性能

       8.水質

       9.膠料物理機械性能

       有下列情況之一時，應進行型式檢驗:

       1、 產品結構、材料和工藝的巨大變化可能會影響產品性能。

       2、新產品的試制定型

       3、停產2年以上復工復產。

       4、正常生產過程中的質量定期抽查

       5、出廠檢查結果與上次型式檢查有很大差異。

       6、國家質監機構提出進行型式檢測的要求。

       判定規則：

       每任選一種規格為代表，任取2個樣品進行指定項目的檢驗，如果有一個樣品不合格，在同規格產品中再抽取兩個樣品進行復檢，如果有一個樣品不合格，則判定該批產品不合格。國家環境保護產品的鑒定和檢驗按照類型檢驗進行。

       標志、包裝：

       產品應具有下列標志：制造廠名、產品名稱、規格、型號、出廠日期等。公稱通徑小于等于300mm的產品用紙盒包裝，公稱通徑大于300mm的產品用木箱包裝。包裝箱(盒)應附有產品合格證，合格證上應有檢驗印章。

       運輸、貯存：

       1.產品在運輸、貯存過程中應防止日光直射、銳器劃傷、雨雪浸淋，避免與酸、堿、油類或有機溶劑接觸。

       2.產品應保存在干燥通風良好的倉庫中，保存環境溫度為-15~40℃。

       華威供水設備股份有限公司是橡膠接頭的生產供應商。橡膠接頭已生產20多年，產品質量符合國家標準。我公司與國內許多一線鋼鐵企業合作，產品質量值得信賴。咨詢熱線是0371-64012777;網址worldwdculturemuseum.com
