雙法蘭限位伸縮接頭作用介紹

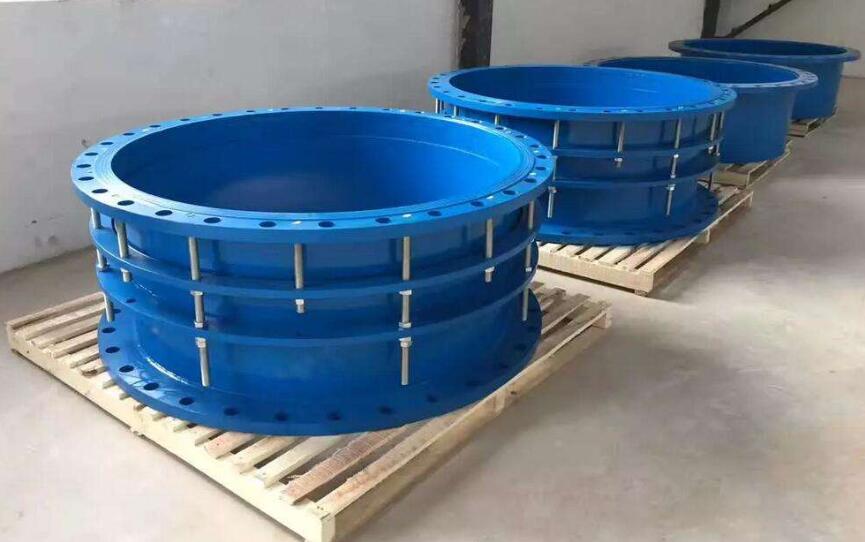

雙法蘭限制伸縮接頭由主體、密封環、壓蓋、伸縮管等部件組成。根據松套伸縮接頭的原有性能，增加了極限裝置，并將雙螺母鎖定在大膨脹區。管道在允許的膨脹中可以自由伸縮，一旦超過其大的膨脹量，將受到限制，以確保管道的安全運行，特別是管道中的振動連接或一定程度的傾斜和轉彎。

序號 No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT450-10，Q235A
2 密封圈Gasket 1 NBR
3 壓蓋Followe 1 QT450-10，Q235A
4 限位短管Limited short pipe 1 Q235A
5 螺母Nut 4n Q235A,20#
6 長螺柱Long Stud n Q235A,35#
7 短螺栓Short Stud n Q235A,35#
適用溫度℃Applicable Temperature -20℃~+80℃（特殊可達-40℃~+250℃）-20℃~+80℃(-40℃~+250℃ under special conditions)
適用介質Applicable Medium
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。


如何安裝雙法蘭限位伸縮接頭，伸縮器：

雙法蘭極限伸縮接頭適用于兩側與法蘭連接，調整產品兩端與法蘭連接長度，將壓力帽螺栓相反方向擰緊，然后調整極限螺母。適用于與法蘭連接的管道兩側，調整產品兩端和法蘭的安裝長度，對角線融資等于擰緊螺栓，使其成為整體，并具有一定的位移、安裝和維護方便，根據現場尺寸調整。反向軸向推力可以傳送到整個管道工作。減小了連接件的壓力推力（黑板力），補償了管道的安裝誤差。雙法蘭傳動連接主要用于泵、閥等配件的松套連接。




雙法蘭松套限位伸縮接頭序號安裝步驟：

1.伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

2.對帶內套筒的伸縮接頭應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮接頭的鉸鏈轉動平面應與位移轉動平面一致。

3.需要進行“冷緊”的伸縮接頭，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

4.嚴禁用波紋伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

5.安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

6.管系安裝完畢后，應盡快拆除波紋伸縮接頭上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

7.伸縮接頭所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

8.水壓試驗時，應對裝有伸縮接頭管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮接頭及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

9.水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

10.與伸縮接頭波紋管接觸的保溫材料應不含氯離子。
