法蘭連接（國標、20592、美標、德標、英標）

法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，然后在兩個法蘭盤之間加上法蘭墊，較后用螺栓將兩個法蘭盤拉緊使其緊密結合起來的一種可拆卸的接頭。

優點：法蘭聯接有較好的強度和緊密性，適用的尺寸范圍寬，在設備和管道上都能應用，所以應用較普遍。

缺點：但法蘭聯接時，不能很快地裝配與拆卸，制造成本較高。

? 管道法蘭

1）配對法蘭規格、型號相同；與設備法蘭連接時應按其規格配對；

2）法蘭連接時同軸、平行，法蘭面垂直于管中心；

3）緊固螺栓規格相同、方向一致、螺栓露出長度為1/2螺栓直徑或與螺母齊平；

4）連接閥門時螺母放在閥件側；

5）水平管法蘭較上面兩個螺孔保持水平、垂直管法蘭靠墻兩個螺孔與墻平行。

·法蘭標準：國家標準GB9112-9123、機械部標準JB79-86、化工部標準HG5008-5028及石油工業部標準SYJ4，法蘭螺栓孔中心相同，JB標準和HG標準的管徑為“小外徑”，GB標準和SYJ標準為“大外徑”，使用時應注意個別規格法蘭的螺栓孔數量不同。

法蘭與管子焊接剖面圖

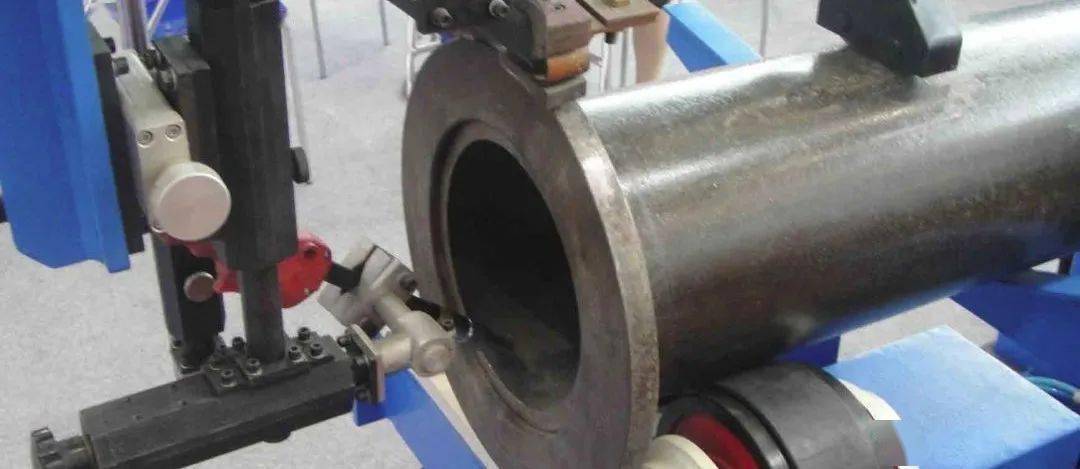

法蘭與管子自動焊

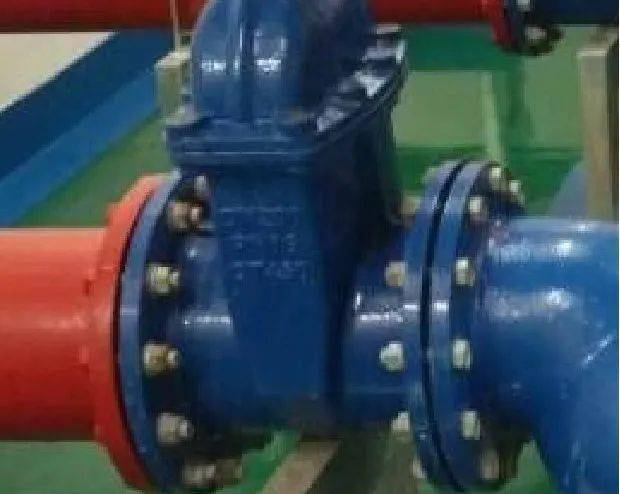

螺栓方向、長度規范

?常見問題示例

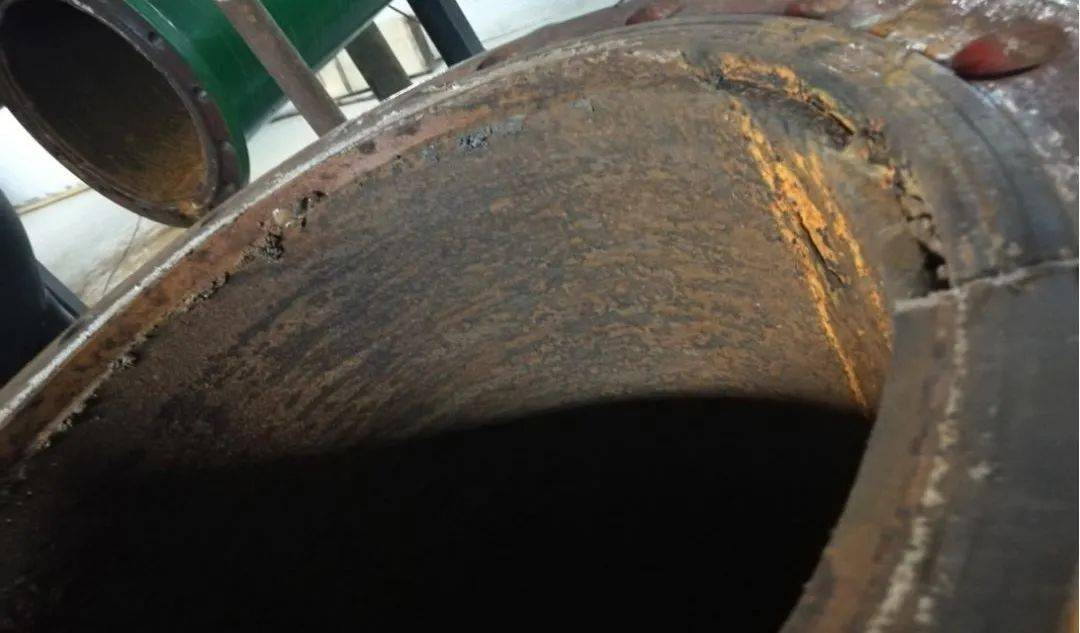

法蘭內圈未焊接

兩邊螺栓未對齊

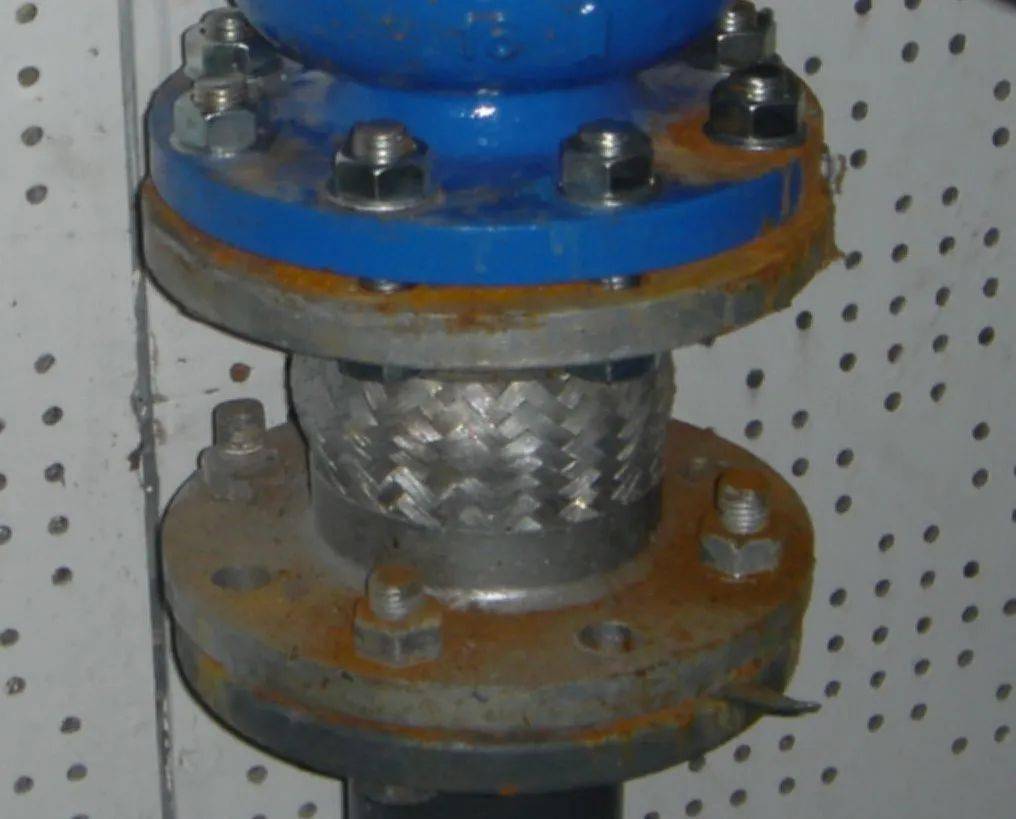

法蘭不匹配

? 風管角鋼法蘭

1）法蘭制作應法蘭面平整、對角線長度相等、焊縫飽滿；

2）法蘭螺栓孔及鉚釘間距均勻且符合規范要求，法蘭四角處設螺孔；

3）法蘭連接時螺栓方向應統一、長度一致，螺栓材質與風管相對應；

4）法蘭緊固后應嚴密無泄漏，法蘭面間隙均勻，墊片不得凸入管內或突出法蘭外；

5）法蘭連接后螺栓無銹蝕現象。

· 中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150mm，高壓系統風管不得大于100mm。矩形風管法蘭的四角部應設有螺孔。

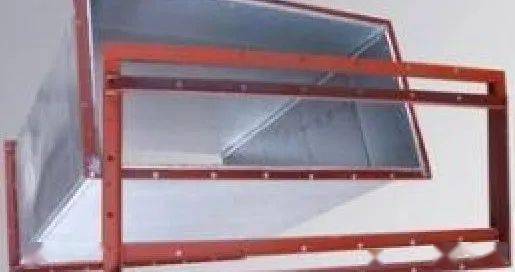

矩形風管角鋼法蘭

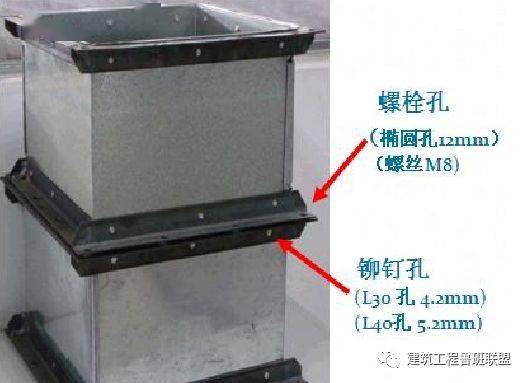

角鋼法蘭連接

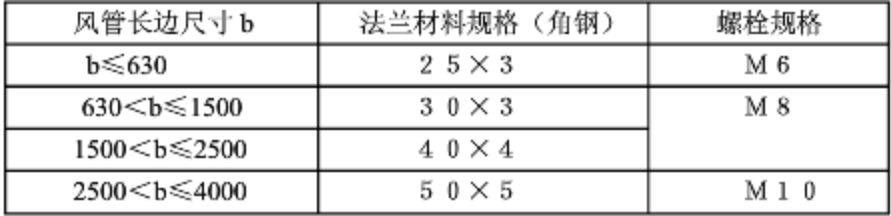

金屬風管法蘭材料規格不應小于下表的規定：

? 風管薄鋼板法蘭

1）法蘭應與風管垂直、貼合緊密；

2）風管法蘭四角處內外側涂抹密封膠密封；

3）法蘭四角采用螺栓固定，中間用彈簧夾或頂絲卡，間距≯150mm，外端距風管邊緣≯100mm。

連體法蘭四角密封方法

薄鋼板連體法蘭風管安裝角連接示意圖

彈簧夾固定

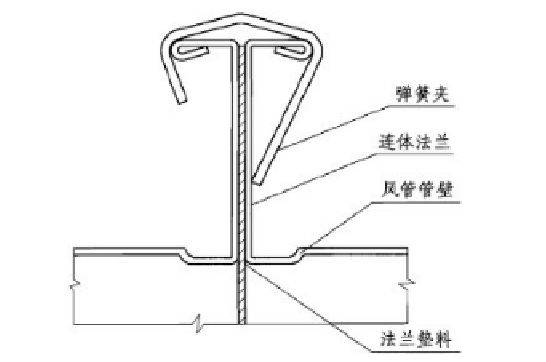

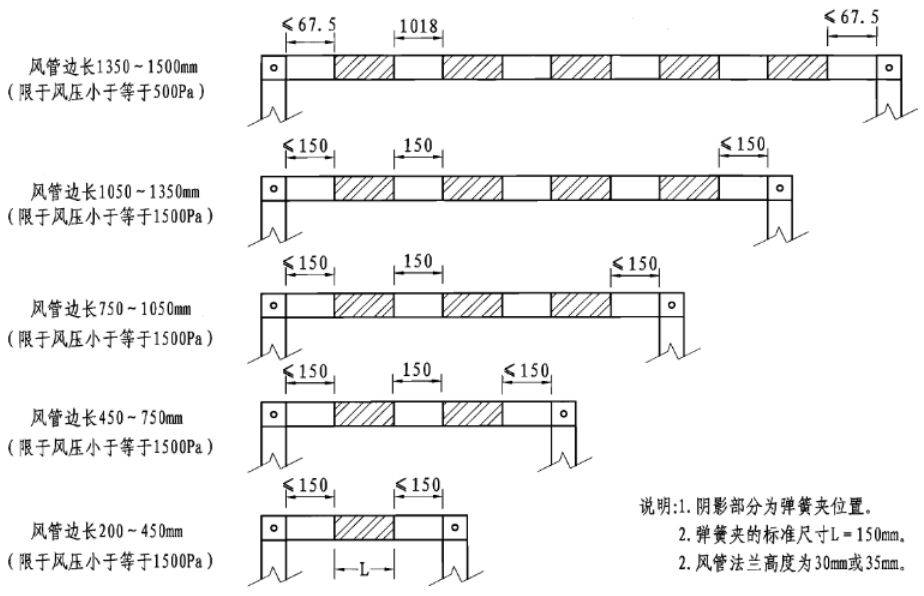

彈簧夾連接風管時分布示意

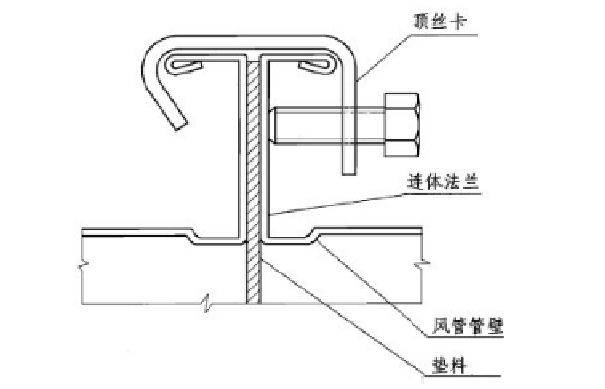

頂絲卡固定

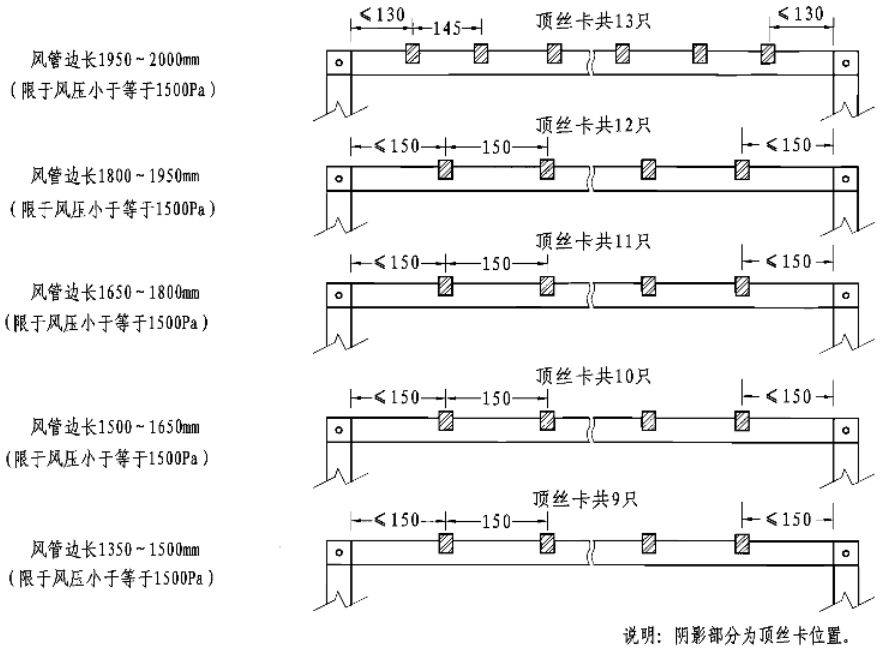

頂絲卡連接風管時分布示意

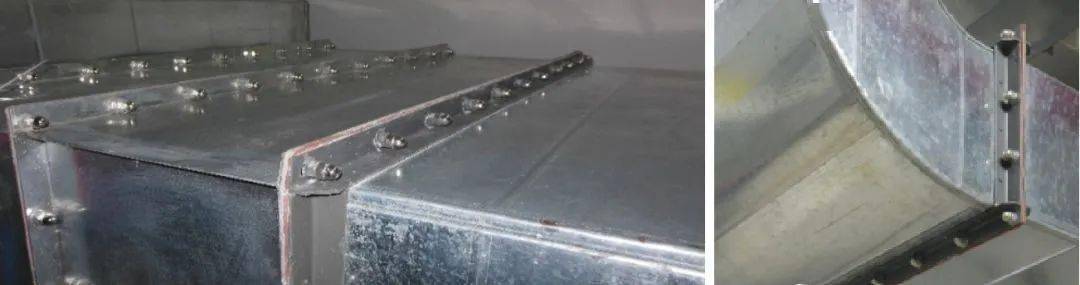

角鋼法蘭連接螺栓方向、長度統一

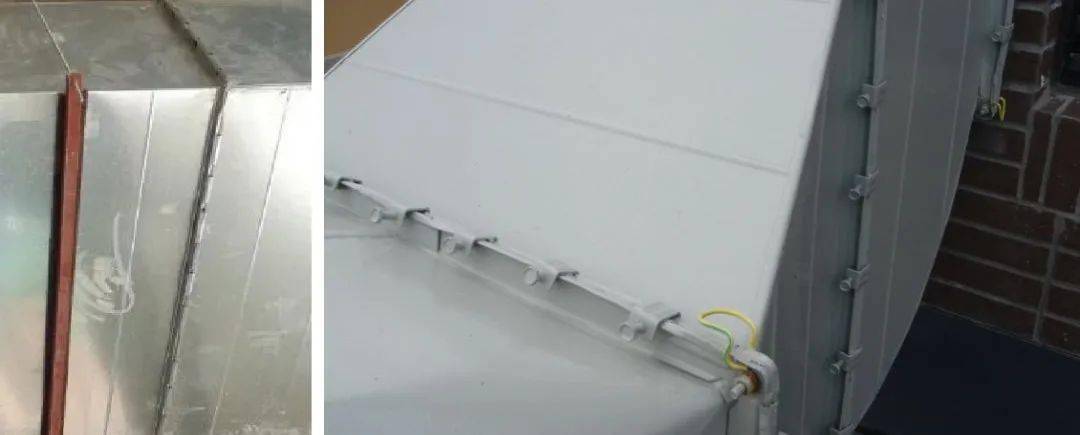

彈簧夾（左）與頂絲卡（右）連接固定間距均勻

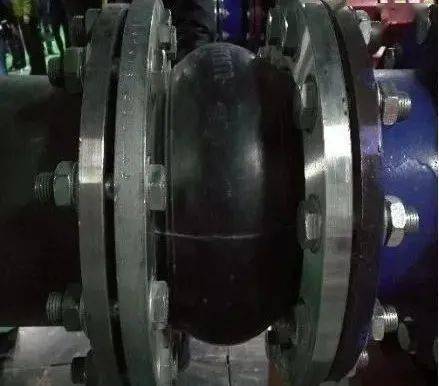

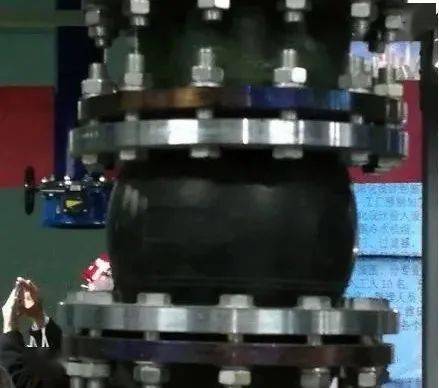

以上就是《管道施工之法蘭連接橡膠接頭圖示(風管角鋼法蘭》的全部內容，如需了解更多橡膠接頭產品知識，可致電華威400服務熱線，或關注華威技術微信號13673393166進行了解。
